Штоковый актуатор 01NJ31-PE

Применение: медицинское

01NJ31-PE- это актуатор, специально разработанный для медицинских кроватей. Имеет напряжение питания 24 В (постоянный ток) и максимальное усилие 4000 Н. При помощи актуатора можно быстро выровнять медицинскую кровать для оказания неотложной медицинской помощи.

Технические характеристики актуатора:

Cерия	01NJ31-PE
Напряжение питания	24 В постоянный ток
Максимальная нагрузка	4000 Н - толкание; 2000 Н - втягивание
Длина хода	50-300 мм
Рабочий цикл	10%
Рабочие температуры	5 °С ~ 40 °С

Дополнительные характеристики актуатора:

Скорость при полной нагрузке: 4.9 мм/с (типовое значение @4000 Н при нагрузке)
Максимальная скорость без нагрузки: 6.8 мм/с (типовое значение)
Класс защиты: IPX6
Способность к самоблокировке: 4000Н
Функция быстрого выпуска, нагрузка: 50-200 кг
Уровень шума: не более 50дБ

Опции актуатора:

Опция «только толкание»
Защитная гайка (в направлении толкания)

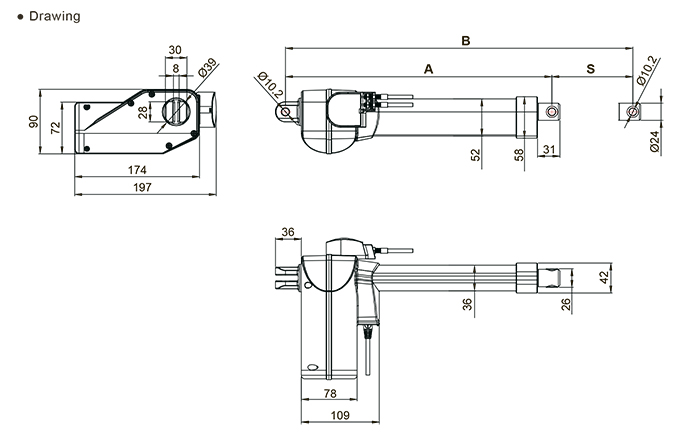

Чертеж актуатора

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз- начение	Максимальная нагрузка		Скорость		Ток
Обоз- начение	толка- ние, Н	втягива- ние, Н	без нагруз- ки, мм/с 24B	при полной нагруз- ке, мм/с 24B	без нагруз- ки, А (24В)	при полной нагруз- ке, А (24В)
01NJ31-PE-24A7-XXX.XXX-X1XXX0X	4000	2000.00	6.80	4.90	1.00	3.50

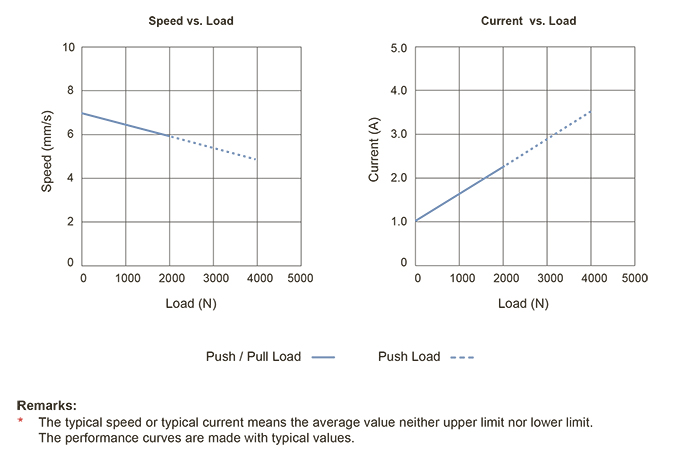

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01NJ31-PE 01NJ31-PE

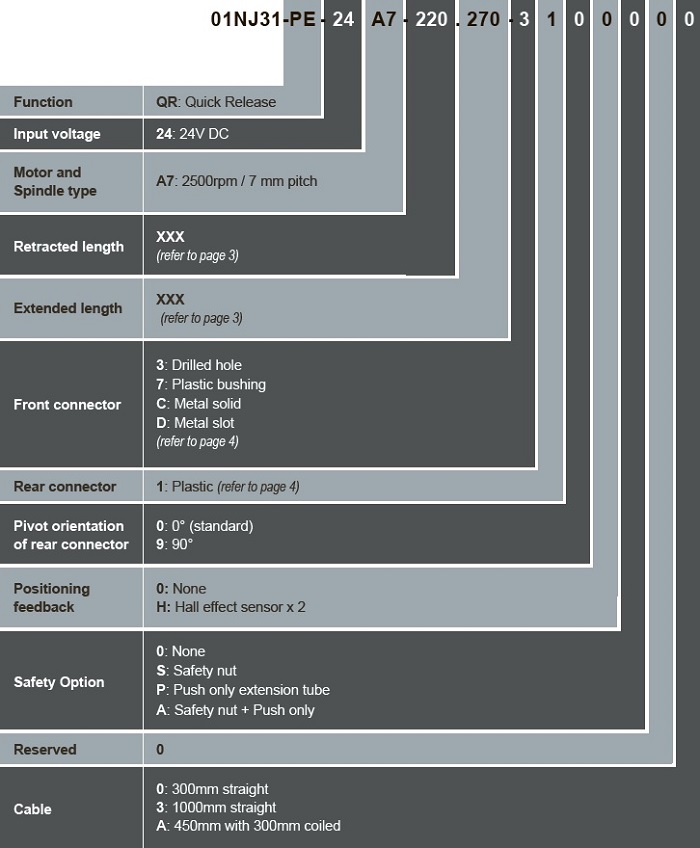

Расшифровка обозначения актуатора

Брошюра с техническими данными (pdf), EN, V=251 кБ
