Штоковый актуатор 01VS21

Применение: медицинское

Тихий и быстрый актуатор 01VS21 имеет малые установочные размеры, оптимальные для установки в ограниченном пространстве. Его продуманная конструкция обеспечивает высокую скорость и самоблокирование, что делает актуатор 01VS21 лучшим выбором для кресел с откидывающейся спинкой. Он подключается к пульту управления и блоку питания, не требуя блока управления.

Технические характеристики актуатора:

Cерия	01VS21
Напряжение питания	24 В постоянный ток
Максимальная нагрузка	1500 Н - толкание; 1500 Н - втягивание
Максимальная скорость	55.0 мм/с
Длина хода	333 мм
Рабочий цикл	10%
Рабочие температуры	-20 °С ~ 65 °С

Дополнительные характеристики актуатора:

Максимальный ток, А: 2,3 при 29 В
Максимальная скорость, мм/с: 55 (без нагрузки), 49 (при полной нагрузке 1500 Н)
Длина хода, мм: до 333
Цвет: серый
Сертификаты: Маркировка CE, директива EMC 2014/30/EU
Уровень шума: не более 53 дБ
Предустановленные концевые выключатели

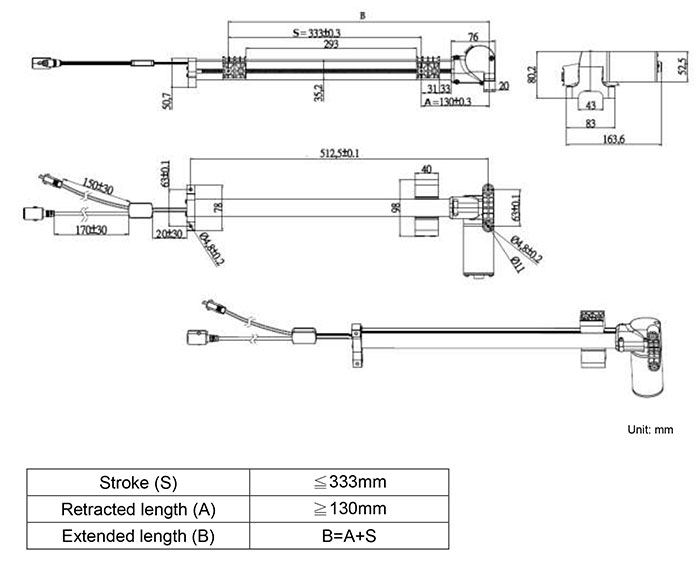

Чертеж актуатора

Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

Обоз- начение	Максимальная нагрузка		Скорость		Ток
Обоз- начение	толкание, Н	втягивание, Н	без нагрузки, мм/с	при полной нагрузке, мм/с	без нагрузки, А (24В)	при полной нагрузке, А (24В)
01VS21-24-HC-130.463	1500	1500	55	49	0.5	2.3

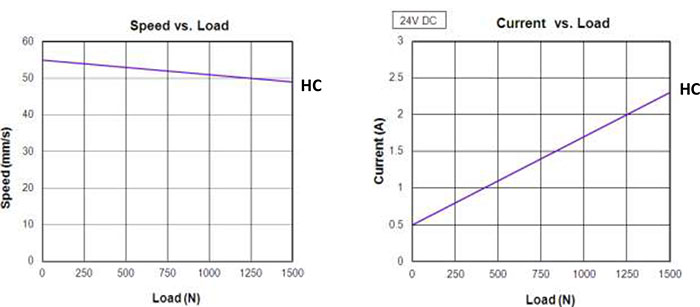

Графики скорость/нагрузка и потребляемый ток/нагрузка для для актуатора 01VS21 01VS21

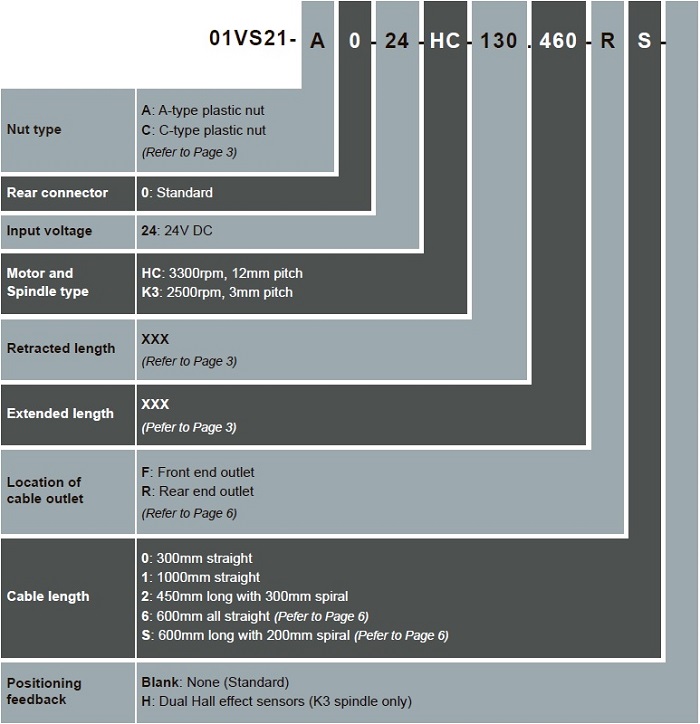

Расшифровка обозначения актуатора

Брошюра с техническими данными (pdf), EN, V=1.73 mB
