Линейный актуатор 01NJ83 — интеллектуальный привод с нагрузкой 750 Н
Применение: промышленное
Электропривод 01NJ83 — компактный интеллектуальный линейный актуатор со встроенным блоком управления,
предназначенный для эксплуатации в агротехнике, строительном оборудовании и установках промышленной
автоматизации. Благодаря ходу штока в диапазоне 20–127 мм и максимальному тяговому усилию 750 Н привод
эффективно решает задачи точного линейного перемещения при невысоких нагрузках.
Выдвижной шток выполнен из нержавеющей стали SUS304, устойчивой к коррозии и агрессивным средам, а корпус
защищён чёрным антикоррозийным покрытием, выдерживающим 500 часов воздействия солевого тумана. Класс защиты
IP66M / IPX9K гарантирует работоспособность при прямом попадании струй воды высокого давления, а также в
условиях интенсивного запыления.
Встроенный контроллер поддерживает широкий спектр интерфейсов управления: от полярного переключения постоянного
тока (D0L) до промышленной шины CAN J1939 (J00). Выход из строя при нештатных условиях эксплуатации исключается
за счет установленных концевых выключателей, а также автоматической защитой от перегрева, перегрузки по току и
превышения напряжения.
 Технические характеристики актуатора:
| Артикул |
01NJ83 |
| Тип привода |
Линейный актуатор с встроенной платой управления |
| Напряжение питания |
12 В DC / 24 В DC |
| Допустимое напряжение (12 В) |
9–16 В DC |
| Допустимое напряжение (24 В) |
18–32 В DC |
| Макс. рабочая нагрузка (тяга/давление) |
750 Н |
| Макс. статическая нагрузка |
1500 Н |
| Макс. скорость без нагрузки |
15 мм/с (типовое значение) |
| Тип ходового винта |
Трапецеидальный винт ACME |
| Шаг резьбы винта |
2 мм |
| Передаточное отношение редуктора |
10:1 |
| Скорость двигателя |
5000 об/мин |
| Рабочий ход штока (S) |
20–127 мм (±2 мм) |
| Длина в сложенном состоянии (A) |
245 мм (±2 мм); по запросу до 345 мм |
| Длина в выдвинутом состоянии (B) |
A + S (мм) |
| Диаметр выдвижного штока |
Ø 21,8 мм |
| Диаметр кабеля |
Ø 6,5 мм |
| Степень защиты |
IP66M, IPX9K |
| Уровень шума |
≤53 дБ |
| Рабочий цикл (ПВ) |
Макс. 20% (2 мин / 10 мин, при +5°C…+40°C) |
| Рабочая температура |
-40°C…+85°C (полная производительность: +5°C…+40°C) |
| Температура хранения |
-40°C…+100°C |
| Относительная влажность |
20–80%, без конденсата |
| Атмосферное давление |
700–1060 гПа |
| Высота над уровнем моря (макс.) |
3000 м |
| Покрытие корпуса |
Чёрное, испытание солевым туманом 500 ч |
| Материал выдвижной штанги |
Нержавеющая сталь SUS304 |
| Встроенные концевые выключатели |
Да |
| Защита от перегрева |
Да (автоматическая остановка и возобновление) |
| Защита от перегрузки по току |
5 А @12 В / 2,5 А @24 В (за 300 мс) |
| Защита от перенапряжения |
Да |
| Пусковой ток |
До 3x номинального (~0,2 с) |
| Ток при полной нагрузке (12 В) |
3,6 А (типовое) |
| Ток при полной нагрузке (24 В) |
1,8 А (типовое) |
| Ток без нагрузки (12 В) |
0,8 А (типовое) |
| Ток без нагрузки (24 В) |
0,4 А (типовое) |
| Разрешение датчика Холла |
4,0 импульса/мм |
| Варианты управления |
D0L, DHL (NPN), D+L (PNP), DAL (0–10 В), DBL (0,5–4,5 В), J00 (CAN J1939) |
| Длина кабеля (стандарт) |
750 / 1500 / 3000 мм (снаружи корпуса) |
| Тип переднего разъёма |
Метал. паз / SUS304, Ø8,2–12,2 мм, с втулками или без |
| Тип заднего разъёма |
Метал. паз / SUS304, Ø8,2–12,2 мм, с втулками или без |
| Ориентация разъёмов |
0° (стандарт) / 90° |
| Сечение силовых проводов |
18 AWG (красный, чёрный) |
| Сечение сигнальных проводов |
22 AWG |
| Области применения |
Сельскохозяйственная техника, строительное оборудование, промышленная автоматизация |
Чертеж актуатора
Скорость/нагрузка и потребляемый ток/нагрузка для актуатора

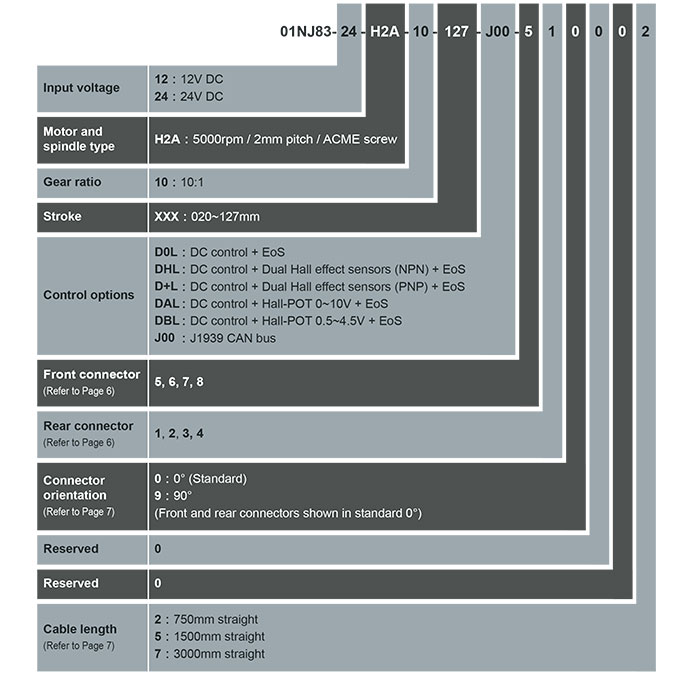

Расшифровка обозначения актуатора
